SMT贴片加工中PCB板定位不准问题的解决方案

2025-04-29 深圳市一九四三科技有限公司 0

针对SMT贴片加工中PCB板定位不准问题的更全面解决方案,结合行业实践与技术细节,从设备、工艺、材料、管理等多个维度进行深度解析:

一、设备优化与校准

  1. 高精度贴片机选型与维护

    • 设备选型:优先选用具备高分辨率光学定位系统的贴片机,确保微小元件的贴装精度。
    • 定期校准:
      • 机械臂校准:每班次开机前使用标准校准板检测机械臂重复定位精度。
      • 吸嘴气压校准:根据元件重量调整吸嘴气压(例如0603元件需4-6kPa,0201需8-10kPa),避免因吸力不足导致元件偏移。
      • 视觉系统校正:使用基准点进行实时校准,确保PCB坐标误差小于±25μm。
  2. 丝印机优化

    • 钢网设计:采用激光雕刻钢网,开孔尺寸比焊盘小10%-15%(如0.1mm厚度钢网对应0.2mm焊盘缩小至0.18mm),防止焊膏溢出。
    • 印刷压力调节:设置刮刀压力为20-30N,印刷速度控制在50-100mm/s,确保焊膏均匀填充且无拉尖现象。
    • 自动SPI检测:集成焊膏检测设备(SPI),实时监控焊膏体积(目标值为80-120%理论值)及位置偏差(<±25μm)。
  3. 辅助定位装置创新

    • 可调式定位杆:采用双限位结构(第一限位部固定于贴片机框架,第二限位部可滑动调节),适应不同PCB尺寸(误差≤0.1mm)。
    • 真空吸附平台:在PCB传送过程中启用真空吸附功能,吸力强度≥10kPa,防止PCB因振动导致定位偏移。

二、工艺参数优化

  1. 回流焊温度曲线控制

    • 升温区:速率控制在1-3℃/s,避免焊膏过早熔化导致元件滑动。
    • 峰值温度:设定为245±5℃(Sn-Pb合金)或235±5℃(无铅焊料),保温时间60-90秒,确保焊膏均匀熔融。
    • 冷却区:降温速率≤4℃/s,防止热应力导致PCB变形或元件位移。
  2. 焊膏管理

    • 粘度控制:焊膏粘度建议范围200-300Pa·s(使用旋转粘度计测试),过高会导致印刷困难,过低易塌陷。
    • 存储条件:焊膏需冷藏保存(0-10℃),开封后需在4小时内使用,避免助焊剂挥发导致粘性下降。
    • 印刷环境:车间温湿度控制在22±2℃、45%-60%RH,防止焊膏水分蒸发或吸湿膨胀。
  3. 贴片胶点胶工艺

    • 点胶量控制:根据元件重量调整点胶量(例如50mg元件需0.05-0.1g胶水),确保初粘力足够(>10g/mm²)。
    • 固化参数:红外固化时长设定为3-5分钟,温度120-150℃,避免胶水未完全固化导致回流焊时位移。

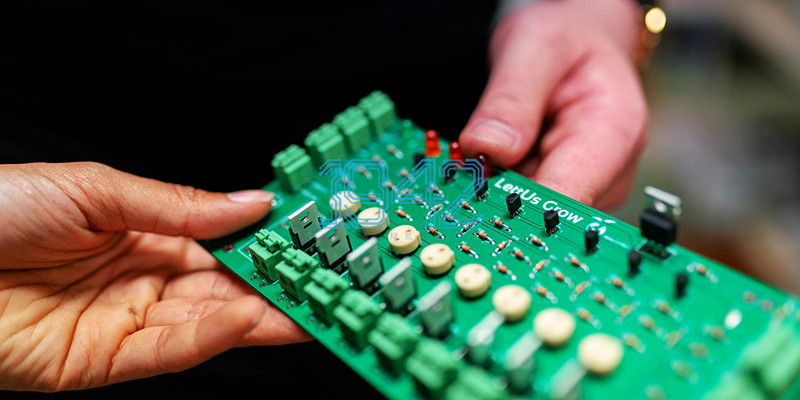

smt贴片加工


三、材料与PCB设计改进

  1. PCB板质量控制

    • 平整度要求:PCB翘曲度需≤0.5%(按IPC-6012标准),使用三层FR-4基材并增加防翘曲铜箔层。
    • Mark点设计:在PCB四角设置直径1.0mm的圆形铜箔Mark点,表面处理为OSP(有机保护膜),确保光学识别清晰。
    • 焊盘设计:遵循IPC-7351标准,焊盘宽度比元件端子宽0.1-0.2mm,边缘倒角0.05mm,减少焊接应力。
  2. 元件筛选与预处理

    • 尺寸公差:元器件尺寸偏差需≤±0.05mm(如0805电阻器长度公差±0.02mm),避免因尺寸差异导致贴装偏移。
    • 编带包装检查:确认编带切口平整、料带孔径匹配(如Tape孔径偏差<0.1mm),防止送料异常。

四、环境与操作管理

  1. 车间环境控制

    • 震动抑制:在贴片机下方安装减震台(阻尼系数≥0.7),减少外部震动干扰(ISO 2372标准:振动速度<2.5mm/s)。
    • 静电防护:车间静电电位控制在±100V以下,使用离子风机消除PCB表面静电吸附力。
  2. 操作规范

    • Feeder调试:供料器高度需与贴片机吸嘴匹配(误差<0.1mm),送料速度设定为20-30mm/s,避免元件卡顿。
    • 程序验证:首次生产时使用试产板(Dummy Board)运行3批次,通过AOI检测确认贴装坐标偏差(X/Y轴<±50μm)。

smt贴片加工


五、质量检测与反馈

  1. 在线检测技术

    • AOI(自动光学检测):在贴片后设置AOI检测站,使用3D成像技术检测元件偏移(阈值:侧偏<0.2mm,旋转角<3°)。
    • X-Ray检测:针对BGA/QFN等封装器件,通过X-Ray检测焊球共面性(共面度<0.15mm)。
  2. SPC数据分析

    • 建立关键过程参数(KPI)数据库,如焊膏厚度均值(目标120±20μm)、贴装偏移率(<0.5%),通过统计过程控制(SPC)图监控波动趋势。

六、典型案例分析

案例:某厂商在生产0402元件时出现批量偏移,经排查发现:

  1. 根本原因:丝印机钢网开孔过大(0.32mm vs 焊盘0.28mm),导致焊膏量过多,回流焊时表面张力不均引发位移。
  2. 解决方案:
    • 调整钢网开孔尺寸为0.26mm,焊膏体积从1.2mm³降至0.9mm³。
    • 增加SPI检测,剔除焊膏厚度>150μm的PCB。
  3. 效果:偏移率从3.2%降至0.15%,符合J-STD-020D标准。

七、未来趋势与创新

  1. AI视觉系统:采用深度学习算法识别复杂PCB特征点,实现亚微米级定位(误差<5μm)。
  2. 柔性夹具:开发磁吸式柔性夹具,适应异形PCB(如FPC)的定位需求。
  3. 数字孪生技术:通过虚拟仿真优化贴装路径,提前预测并修正定位偏差。
