在SMT贴片加工中，回流焊工艺的关键参数涉及温度控制、材料特性、设备性能及工艺流程等多个方面。以下是基于行业实践和技术文档总结的核心参数及其控制要点：
一、温度曲线控制
温度曲线是回流焊工艺的核心，直接影响焊点质量和可靠性。通常分为四个阶段：
-
预热区（升温区）
- 温度范围：室温 → 130~190°C（部分工艺要求升至150°C）。
- 升温速率：1~3℃/s（避免过快导致焊膏飞溅或元器件热冲击）。
- 作用：逐步去除焊膏中的溶剂，预热PCB和元件，减少热应力。
-
保温区（均温区）
- 温度范围：150~200°C。
- 升温速率：≤1℃/s（缓慢升温，确保焊膏助焊剂充分挥发）。
- 时间控制：60~120秒（根据PCB复杂度调整）。
- 作用：使焊膏活化并清除氧化物，为熔融阶段做准备。
-
回流区（熔融区）
- 峰值温度：230~255°C（无铅工艺为235~245°C，有铅工艺为240~260°C）。
- 升温速率：2~4℃/s（快速达到熔点，但需避免局部过热）。
- 熔融时间：30~90秒（确保焊料完全熔化并润湿焊盘）。
- 作用：焊料熔化形成液态连接，完成焊接。
-
冷却区
- 降温速率：1~4℃/s（避免过快导致焊点应力或裂纹）。
- 最终温度：降至180°C以下（确保焊点稳定固化）。
二、焊膏相关参数
-
焊膏选择
- 合金成分：Sn-Pb（220~240°C）、Sn-Ag-Cu（235~250°C）等，需匹配元器件耐热性。
- 粒度分布：建议使用45μm以下颗粒（IPC-J-STD-020D标准）。
- 粘度：200~300Pa·s（保证印刷均匀性，防止塌陷）。
-
焊膏管理
- 存储条件：冷藏保存（0~10°C），开封后4小时内使用。
- 印刷参数：刮刀压力20~30N，印刷速度50~100mm/s，钢网开孔尺寸比焊盘小10%~15%。
- SPI检测：焊膏体积误差控制在±20%，厚度120±20μm。

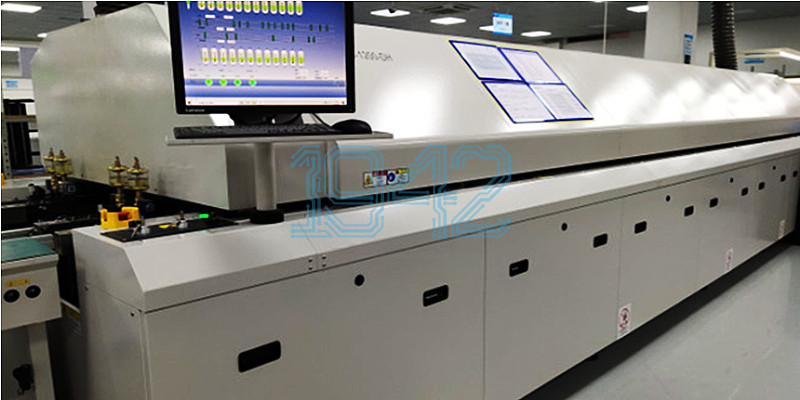

三、设备与工艺参数
-
加热系统
- 温区数量：至少4个独立控温区（高端设备7~10区），支持灵活调节。
- 温度均匀性：炉内温差≤±2°C（参考IPC-J-STD-020D）。
- 热风循环系统：风速0.3~0.5m/s，确保热量分布均匀。
-
传送系统
- 传送带速度：0.1~1.0m/min（配合温度曲线调整）。
- 平稳度：运行抖动<0.1mm（防止PCB偏移）。
-
冷却效率
- 冷却方式：风冷或水冷（复杂产品推荐水冷）。
- 冷却速率：1~4℃/s（避免焊点内部应力）。
四、PCB与元件适配性
-
PCB设计
- Mark点：直径1.0mm圆形铜箔，表面处理为OSP或ENIG（确保光学定位精度）。
- 焊盘尺寸：遵循IPC-7351标准，边缘倒角0.05mm。
- 翘曲度：≤0.5%（满足IPC-6012标准）。
-
元件特性
- 耐热性：高敏感元件（如电解电容）需提前进行烘烤（125°C/24h）。
- 尺寸公差：0402电阻器长度偏差≤±0.05mm。
五、环境与质量控制
-
车间环境
- 温湿度：22±2°C、45%~60%RH（防止焊膏吸湿膨胀）。
- 静电防护：静电电位<±100V（通过离子风机消除）。
-
检测技术
- AOI/X-Ray：实时监控焊点共面性（<0.15mm）和偏移量（X/Y轴<±50μm）。
- SPC数据分析：建立KPI数据库（如焊膏厚度均值120±20μm，贴装偏移率<0.5%）。
六、典型参数示例（无铅工艺）
| 阶段 | 温度范围 | 时间 | 控制目标 |
|---|---|---|---|
| 预热区 | 130~190°C | 60~150秒 | 均匀升温，去除溶剂 |
| 保温区 | 150~200°C | 60~120秒 | 焊膏活化，助焊剂挥发 |
| 回流区 | 235~245°C | 30~90秒 | 焊料完全熔化，形成IMC层 |
| 冷却区 | 245°C→180°C | 60~120秒 | 缓慢冷却，减少应力 |
七、常见问题与解决方案
-
立碑现象（曼哈顿效应）
- 原因：元件两端温差大，焊料熔融不均衡。
- 对策：优化温度曲线，增加保温区时间，减缓升温速率。
-
焊球/短路
- 原因：焊膏印刷不良或回流区温度不足。
- 对策：检查钢网开孔精度，调整峰值温度至245°C以上。
-
虚焊/空洞
- 原因：冷却速率过快或焊膏活性不足。
- 对策：控制冷却速率≤4℃/s，使用高活性无铅焊膏。
通过精确控制上述参数，并结合SPC（统计过程控制）和自动化检测技术，可将回流焊不良率降低至0.1%以下，显著提升SMT生产的良品率和可靠性。
因设备、物料、生产工艺等不同因素，内容仅供参考。了解更多smt贴片加工知识，欢迎访问深圳smt贴片加工厂-1943科技。
