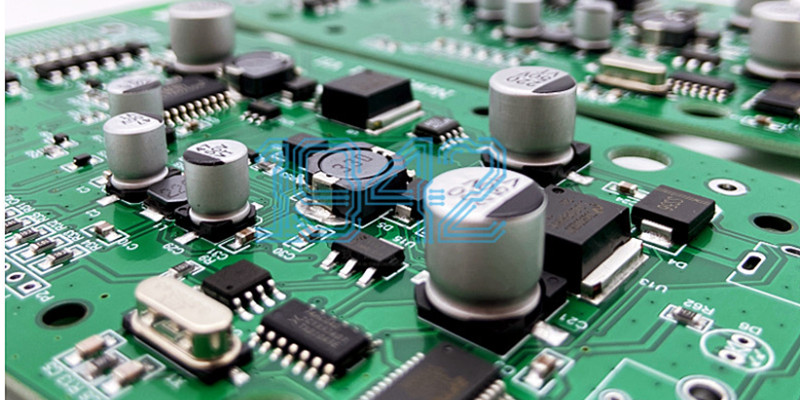

在SMT贴片加工中，元件的极性正确识别和放置是确保产品质量和电路性能的关键步骤。以下是更详细的介绍：
一、极性定义
极性是指元器件的正负极或第一引脚与PCB（印刷电路板）上的正负极或第一引脚在同一个方向。如果元器件与PCB上的方向不匹配时，称为反向不良。
二、常见有极性电子元件及其极性识别方法
1. 电容
- 陶瓷电容：无极性，对应焊盘贴片即可。
- 钽电容：有极性，零件色带对应PCB丝印尖脚，零件色带对应PCB宽色带，零件+号对应PCB丝印+号，零件色带对应PAD斜角。
- 铝电解电容：有极性，零件标示色带代表负，PCB板标示色带或+号代表正极。
2. 电阻
- 片式电阻：无极性，按焊盘贴片即可。
3. 电感
- 片式线圈等两个焊端封装：无极性要求。
- 多引脚电感类：有极性要求，零件标示圆点/1代表极性点，PCB板标示圆点/圆圈/*号代表极性点。
4. 发光二极管（LED）
- SMT表贴LED：有极性，零件负极标示绿色为负极，PCB负极标示竖杠代表、色带代表、丝印尖角代表、丝印匚框代表。
5. 二极管
- SMT表贴两端式二极管：有极性，零件负极标示色带、凹槽、颜色标示（玻璃体），PCB负极标示竖杠标示、色带标示、丝印尖角标示、匚框标示。
6. 集成电路（IC）
- SOIC类型封装：有极性，极性标示符号、凹点、凹槽、斜边。
- SOP或QFP类型封装：有极性，极性标示凹点/凹槽标示、其中一个点与其它两/三个点的(大小/形状)不同。
- QFN类型封装：有极性，极性标示一个点与其它两个点(大小/形状)不同、斜边标示、符号标示(横杠/+号/圆点)。
三、避免极性方向贴错的措施
- 提供适当的PCB组装培训和指导：
- 组装工必须了解如何正确地放置元件，并注意遵循正确的方向和定向标记。
- 投资于高质量的自动化装配设备：
- 自动化装配设备可以减少人为错误和提高组件放置的准确性。
- 定期检查和维护自动化设备：
- 确保设备正常运行，并及时修理或更换出现问题的设备。
- 使用PCB设计规范：
- 在设计PCB时，使用正确的元件布局、元件方向和定向标记。
- 利用自动布局软件和CAD软件：
- 自动布局软件可以帮助设计师快速而准确地设计PCB。
- CAD软件可以帮助设计师检查PCB布局的正确性，并确保元件方向正确。
- 实施质量控制系统：
- 包括检查、测试和纠正措施，以确保产品的质量和稳定性。
四、案例举例
案例一：电解电容极性识别
- 问题描述：在生产过程中，发现电解电容极性贴反，导致电路不通。
- 解决方案：通过培训组装工，使其了解电解电容的极性标识方法，并在PCB板上增加色带和+号标示，确保极性正确。
案例二：LED灯极性识别
- 问题描述：SMT表贴LED灯负极未正确识别，导致电路板冒烟。
- 解决方案：在PCB板上增加竖杠和色带标示，并对组装工进行专项培训，确保LED灯极性正确。
五、总结
通过以上详细的介绍和案例分析，可以有效识别和放置SMT贴片加工中的元件极性，避免因方向性错误导致的批量性事故和整块PCBA板的失效。关键在于提供适当的培训和指导，使用高质量的自动化设备，定期检查和维护设备，以及实施严格的质量控制系统。
希望这些信息对您有所帮助！如果您有更多问题或需要进一步的帮助，请随时联系我们。
