高精度SMT贴片技术：0.3mm间距BGA封装的解决方案与工艺突破

随着电子设备向轻薄短小方向发展，BGA封装的引脚间距不断缩小，0.3mm间距BGA已成为当前SMT贴片加工领域的核心技术挑战。作为一家专业提供高精度SMT贴片加工服务的高新技术企业，我们在微间距BGA贴装工艺上取得了突破性进展，为客户提供全方位的解决方案。

0.3mm间距BGA封装的技术挑战

0.3mm间距BGA封装在带来高密度集成优势的同时，也带来了三大技术难点：桥连风险加大，焊球间距变小使熔化的焊料更容易连接形成短路；对准精度要求极高，细微的偏移就可能导致焊接失败；焊点检测困难，传统方法难以观察隐藏在芯片下方的焊点。 面对这些挑战，常规SMT设备与工艺已难以满足要求，必须从设备精度、工艺控制和质量管理三方面进行全面提升。

我们的高精度SMT贴装解决方案

精密焊盘设计与钢网技术

针对0.3mm间距BGA的特点，我们采用严格的焊盘设计规范，确保焊盘直径略小于焊球直径，使焊接时焊料能够均匀铺展。在钢网设计上，我们采用精密激光切割技术，通过缩小开口或方形倒角方式，防止焊膏过多导致桥连。钢网开口尺寸控制在焊盘面积的80%-90%，厚度为0.1-0.12mm，并经过电抛光处理减少毛刺。

高精度贴装工艺

我们的贴装设备具备±0.03mm的贴装精度，能够稳定处理0.3mm间距BGA元件。通过高倍率CCD相机和图像处理系统，实现特征点自动校准，确保贴装误差小于0.1mm。针对不同尺寸的BGA，我们设定了差异化的工艺参数：对于引脚间距大于0.65mm的BGA，采用稍向下压0.1mm-0.3mm的工艺，使焊球与焊膏充分接触；而对于细间距BGA，则严格控制贴装压力，防止桥连发生。

精密焊接技术

在回流焊接环节，我们采用精密控制的温度曲线。针对无铅焊料，峰值温度严格控制在235-250℃范围，预热阶段采用1-3℃/s的缓慢升温速率，以减少热应力。通过阶梯式升温曲线设计，确保焊膏充分熔化而不产生飞溅，将桥连缺陷率从传统空气回流的0.3%降至0.05%以下。

全过程质量控制体系

先进检测技术应用

我们采用SPI锡膏检测系统，对锡膏印刷厚度、面积和位置进行100%检测，从源头控制质量。在贴装后，采用AOI光学检测和X-Ray离线检测系统，首件良品率≥98%，生产良品率≥99.7%。针对BGA底部焊点不可见的问题，我们采用X射线检测系统作为必备质量控制工具，能够有效发现桥连、虚焊等缺陷。

精细化过程控制

在生产过程中，我们建立了统计过程控制（SPC）系统，实时监控关键工艺参数。通过温度曲线追溯和过程记录功能，确保每一次贴装可溯源、可复制。我们的MES制造执行系统能够实时监控设备状态与生产良率，实现全流程质量可控。

特殊工艺应用场景

底部填充技术

对于高密度BGA，尤其是在振动环境下工作的产品，我们采用底部填充胶工艺，通过纳米级颗粒的环氧树脂填充芯片与PCB之间的间隙，显著提升焊点抗机械冲击和热疲劳能力。底部填充胶工艺使焊点抗冲击能力提升40%，有效解决了微型焊点的应力问题。

返修工艺突破

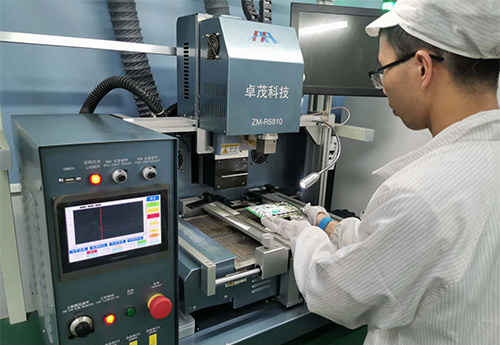

针对0.3mm间距BGA的返修难题，我们配备了专业BGA返修站，采用高清红外/可视定位系统，通过上摄像头+下视觉双重辅助，实现精准对准。返修过程中，我们严格控制加热温度和范围，避免对周围元件造成热损伤，确保返修后的长期可靠性和一致性。

应用领域与价值

我们的0.3mm间距BGA封装解决方案已广泛应用于工业控制、智能硬件、通信设备和医疗电子等领域。在5G基站控制器模块化组装中，成功解决了散热与电磁屏蔽要求；在医疗设备中，实现了0.3mm超细间距BGA芯片精准装配，良品率稳定在99.7%以上。 通过高精度SMT贴片技术的应用，客户产品体积可缩小60%以上，集成度提升3倍以上，为终端电子产品的小型化、高性能化提供了坚实保障。

结语

作为专业的高精度SMT贴片加工服务提供商，我们将持续深耕微间距BGA封装工艺，通过技术迭代与创新，为客户提供更可靠、更精密的解决方案。无论是产品研发阶段的小批量打样，还是规模化量产，我们都能提供全方位的技术支持和质量保障，助力客户在电子产品小型化趋势中保持竞争优势。 欢迎有0.3mm间距BGA封装贴装需求的客户联系我们，获取详细的技术方案与报价。
