稳定可靠的工艺控制，让微米级间距的BGA贴装不再是难题
超细间距BGA芯片已成为众多高密度电路设计的首选。然而，其精细的引脚间距也确实给SMT贴装工艺带来了实实在在的挑战。
作为深圳专业的PCBA加工厂，我们在超细间距BGA贴装方面有着成熟的工艺经验，现将这些实用技术心得与行业分享。

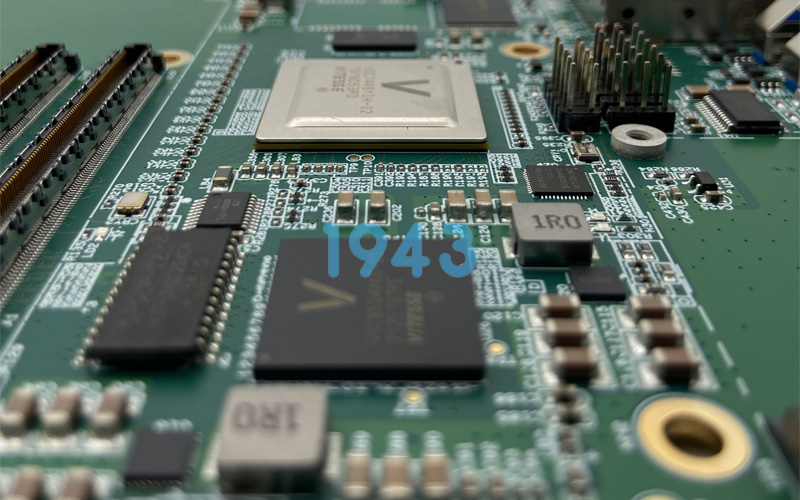

认识超细间距BGA贴装的技术难点
超细间距BGA通常指球间距在0.5mm以下的BGA封装，其技术难度明显高于常规BGA元件。随着间距缩小到0.4mm甚至0.3mm，焊球直径相应减小，这对整个SMT工艺流程都提出了更高要求。
主要技术难点体现在：焊膏印刷容易产生桥接或少锡、贴装对位精度要求极高、回流焊接温度控制不当易产生焊接缺陷，以及PCB板材与元件之间的热膨胀系数匹配问题。
成熟可靠的全流程工艺控制方案
1. 精细化的焊膏印刷控制
焊膏印刷是超细间距BGA焊接的基础环节，其质量好坏直接决定后续工艺的成败。
我们采用高品质的激光钢网，配合适当的电抛光处理，确保开孔精度和孔壁光滑度。针对0.4mm间距的BGA，通常使用0.1mm厚度的钢网；对于0.3mm间距，则推荐0.08mm厚度，并精心设计开口方案，确保焊膏能够顺利释放。
锡膏选择上，我们使用Type 4级别（20-38μm）的细颗粒锡膏，这类锡膏在印刷性和焊接性能上取得了良好平衡。每批印刷后都通过SPI设备进行检测，监控锡膏的厚度和覆盖状况，及时发现印刷缺陷。
2. 精密的贴装对位技术
超细间距BGA要求贴装设备具备优异的视觉对中系统和稳定的机械精度。我们通过提取BGA底部焊球图像进行精确定位，确保贴装精度满足要求。
对于超细间距BGA，元件的共面性尤为重要。我们会对元件进行抽样检测，确保共面性控制在合理范围内。贴装压力也需要精确控制，避免因压力不当导致焊球变形或虚焊。
3. 优化的回流焊工艺
回流焊接是BGA组装过程中的关键工序。我们根据具体的锡膏规格和元件特性，设置恰当的回流焊接温度曲线。
对于无铅工艺，峰值温度通常控制在235-245℃范围，液相线以上时间维持在60-90秒。升温速率需要平稳控制，避免过快的升温造成元件热冲击。冷却速率也需要适当控制，以确保焊点结晶良好。
在条件允许的情况下，使用氮气保护焊接能够有效改善焊接质量，减少氧化缺陷的发生。
4. 全面的焊点质量检测
由于超细间距BGA的焊点完全隐藏在器件底部，传统目视检查无法评估焊接质量，必须借助专业检测设备。
我们采用X-Ray检测系统对BGA焊点进行检测，能够有效识别桥接、虚焊、空洞等常见缺陷。根据产品可靠性要求，我们制定了合理的接收标准，通常包括焊球偏移量、空洞率等关键指标。
对于有特殊要求的产品，我们会进行抽样切片分析，检查焊点界面状况，并进行必要的可靠性测试，确保焊点质量满足长期使用要求。
实用的工艺控制措施
针对超细间距BGA的特点，我们总结出多项实用工艺措施：
- 前期设计参与：在产品设计阶段提供建议，优化焊盘设计，避免在焊盘下方设计过孔，防止焊料流失。
- 物料管理：对BGA元件进行规范的仓储管理，必要时在焊接前进行适当烘烤，去除吸收的湿气。
- 过程防翘曲：对于尺寸较大的BGA和PCB，通过优化工艺参数和使用支撑治具，控制回流过程中的翘曲变形。
- 持续工艺优化：建立工艺数据收集与分析系统，持续改进工艺参数，提升生产直通率。
符合行业标准的质控体系
我们建立了完善的质量控制体系，关键指标均符合或严于行业标准：
- 焊膏印刷厚度偏差控制在±15%以内
- 元件贴装位置偏差不超过0.05mm
- BGA焊接空洞率控制在25%以下
- 冷焊、虚焊等重大缺陷率为零
通过系统的工艺控制和严格的质量管理，我们在超细间距BGA贴装方面保持着较高的直通率，为客户产品的可靠性提供了有力保障。
结语
超细间距BGA贴装是现代SMT领域的重要技术，需要系统的工艺知识和细致的现场控制。作为深圳专业的PCBA加工厂，我们始终专注于工艺技术的完善和提升，致力于为客户提供稳定可靠的贴装服务。
如果您在超细间距BGA贴装方面遇到挑战，欢迎与我们的工艺团队交流，我们将竭诚为您提供专业的技术支持和完善的解决方案。
